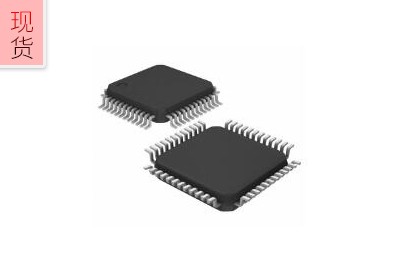

AD7671ASTZRL

AD7671是一款16位、1 MSPS、电荷再分配SAR型模数转换器(ADC)，采用5 V单电源供电。它内置一个高速16位采样ADC、一个用以调整输入范围的电阻定标器、一个内部转换时钟、纠错电路，以及串行和并行系统接口。 AD7671经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比(SNR)和总谐波失真(THD)等交流参数也合乎要求。该器件具有三种采样模式：极高采样速率模式（Warp模式）；快速模式（正常模式），用于异步转换率应用；低功耗模式（脉冲模式），适用于低功耗应用，功率与吞吐量呈比例关系。该器件采用ADI公司的0.6微米高性能CMOS工艺制造，提供48引脚LQFP和48引脚小型LFCSP两种封装，工作温度范围为-40℃至+85℃。产品聚焦 1.高吞吐量 AD7671是一款超高速（Warp模式下为1 MSPS，正常模式下为800 kSPS）、电荷再分配、16位SAR ADC。 2.单电源供电 AD7671采用5 V单电源供电，典型功耗仅112 mW；在低功耗模式（脉冲模式）和省电模式下使用较低的吞吐量时，功耗更低。 3.出色的积分非线性(INL) AD7671的最大积分非线性度为2.5 LSB，且16位无失码。 4.串行或并行接口多功能并行（8位或16位）或双线串行接口配置，3 V或5 V逻辑兼容。

2022 - 07 - 29
AD7657BSTZ-REEl

AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS?工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。三款器件的吞吐速率高达250 kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高12 MHz的输入频率。转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚允许三对ADC独立地进行同步采样。 AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。在串行接口模式下，这些器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。针对更低的去耦要求，请访问AD7657-1产品页面。产品特色片上集成6个16/14/12-bit 250 kSPS ADC。 6个真双极性、高阻抗模拟输入。并行和高速串行接口。应用电源线路监控系统仪表和控制系统多轴定位系统

2021 - 10 - 26
AD9648BCPZRL7-105

AD9648BCPZRL7-105最高工作温度 85摄氏度最低工作温度 -40摄氏度输出位代码偏移二进制、二进制补码二进制、格雷码输出格式连续的就座高度-最大 1毫米额定电源电压 1.8伏表面黏着方式是技术互补型金属氧化物半导体

2023 - 03 - 23
AD7656BSTZ-1

AD7656-1/AD7657-1/AD7658-1分别是AD7656/AD7657/AD7658降低去耦要求的引脚和软件兼容版本，均内置六个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS®工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。AD7656-1/AD7657-1/AD7658-1的吞吐速率高达250 kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高4.5 MHz的输入频率。转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚（CONVST A、CONVST B和CONVST C）允许三对ADC独立地进行同步采样。 AD7656-1/AD7657-1/AD7658-1具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。选择串行接口模式时，每个器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。请访问新一代产品：AD7606。建议新设计采用具有更高PSS鲁棒性的AD7656A-1引脚兼容器件。

2022 - 02 - 14
ADT7310TRZ-REEL

高性能：温度精度：±0.5°C，−40°C至+105°C（2.7 V至3.6 V）±0.4°C，−40°C至+105°C (3.0 V)16位温度分辨率：0.0078°C6 ms快速首次上电温度转换低功耗：1 SPS（每秒采样率）省电模式正常模式下为700 μW（3.3 V,典型值）关断模式下为7 μW（3.3 V，典型值）易于实现：用户无需温度校准或校正无需线性校正宽工作范围：温度范围：−55°C至+150°C电压范围：2.7 V至5.5 V可编程中断：临界过温中断过温/欠温中断SPI兼容型接口8引脚窄体SOIC封装，符合RoHS标准

2022 - 01 - 18
AD9689BBPZ-2600

JESD204B（子类 1）编码串行数字输出每通道支持高达16 Gbps的通道速率噪声密度−152 dBFS/Hz（2.56 GSPS，满量程电压 = 1.7 V p-p）-154 dBFS/Hz（2.56 GSPS，满量程电压 = 2.0 V p-p）-154.2 dBFS/Hz（2.0 GSPS，满量程电压 = 1.7 V p-p）-155.3 dBFS/Hz（2.0 GSPS，满量程电压 = 2.0 V p-p）2.56 GSPS时每通道总功耗：1.55 W（默认设置）SFDR（2.56 GSPS编码时）73 dBFS（1.8 GHz AIN，−2.0 dBFS）59 dBFS（5.53 GHz AIN，−2.0 dBFS)满量程电压 = 1.1 V p-pSNR（2.56 GSPS编码时）59.7 dBFS（1.8 GHzA IN，−2.0 dBFS）53.0 dBFS（5.53 GHzA IN，−2.0 dBFS）满量程电压 = 1.1 V p-pSFDR（2.0 GSPS编码时）78dBFS（900 MHz AIN，−2.0 dBFS）62 dBFS（5.53 GHz AIN，−2.0 dBFS)满量程电压 = 1.1 V p-pSNR（2.0 GSPS编码时）62.7dBFS（900 MHz AIN，−2.0 dBFS）53.1 dBFS（5.5 GHz AIN，−2.0 dBFS)满量程电压 = 1.1 V p-p0.975 V、1.9 V 和 2.5 V 直流电源供电模拟输入全功率带宽：9 GHz (−3 dB)幅度检测位支持实现高效AGC可编程FIR滤波器，用于模拟通道损耗平衡每通道集成2个宽带数字处理器48 位 NCO可编程抽取率相位相干NCO开关最多提供4个通道串行端口控制支持 100 MHz SPI 写入和 50 MHz SPI 读取具有2和4分频选项的整数时钟灵活的 JESD204B 线配置片内扰动

2022 - 01 - 18
